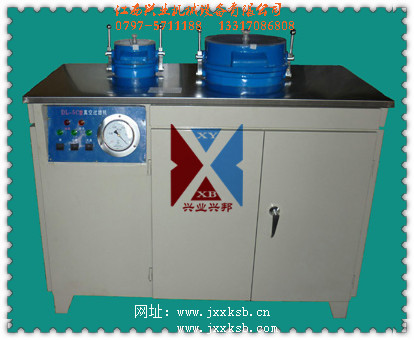

1、DL-5C（Φ240-Φ120）型盘式真空过滤机

　　一、DL -5C（Φ240-Φ120）型盘式真空过滤机用途：

   盘式真空过滤机用于地质、冶金、煤炭、建材、矿山等科研实验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离目的。本产品由原地矿部指定企业生产，执行行业标准。

　　二、DL -5C（Φ240-Φ120）型盘式真空过滤机技术参数：

   三、DL -5C（Φ240-Φ120）型盘式真空过滤机结构简介：

　　1、结构：DL-5C型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。

　　电控系统由控制面板及继电器等元件组成其结构原理：

（1）Φ 120毫米滤盘；（2）Φ 240毫米滤盘；（3、5、7、9）电磁阀；（4）真空表；（6）液拉控制组件及真空负压罐；（8）自动排水阀；（9）分水滤气器；（10）真空泵；（11）电动机。

　　2、过滤原理：真空泵起动后约10秒内，可将真空负压罐内，抽成一个不小于91.2kpa(684毫米汞柱)的负压腔，然后接通电磁阀3或5在压力差的作用下，使滤盘内的液体很快透过滤纸，达到脱水的目的。

　　3、结构特点： 本机结构简单、紧凑，真空系统工作可靠，具有较高的真空度，为防止真空负压罐内的液体进入真空泵，在器内设置了上下接点，当液体达到预定高度时真空泵自动停车，同时打开放气电磁阀，待液体排完后自行起动。

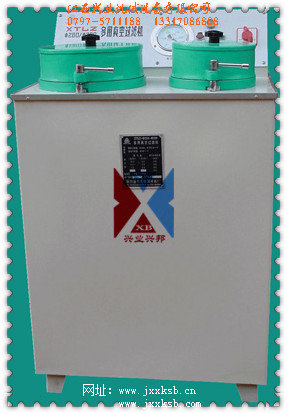

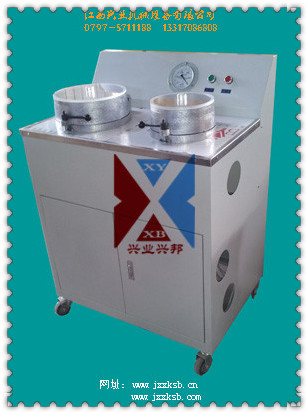

2、XTLZ（Φ260-Φ200）型盘式真空过滤机

　　一、XTLZ（Φ260-Φ200）型盘式真空过滤机用途：

　　盘式真空过滤机用于地质、冶金、煤炭、建材、矿山等科研实验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离目的。本产品由原地矿部指定企业生产，执行行业标准。

  二、XTLZ（Φ260-Φ200）型盘式真空过滤机结构简介：

　　结构：XTLZΦ260-Φ200型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。

　　电控系统由控制面板及继电器等元件组成其结构原理：

（1）Φ120毫米滤盘；（2）, Φ240毫米滤盘；（3、5、7、9）电磁阀；（4）真空表；（6）液拉控制组件及真空负压罐；（8）自动排水阀；（9）分水滤气器；（10）真空泵；（11）电动机。

　　2、过滤原理：真空泵起动后约10秒内，可将真空负压罐内，抽成一个不小于91.2kpa(684毫米汞柱)的负压腔，然后接通电磁阀3或5在压力差的作用下，使滤盘内的液体很快透过滤纸，达到脱水的目的。

　　3、结构特点： 本机结构简单、紧凑，真空系统工作可靠，具有较高的真空度， 为防止真空负压罐内的液体进入真空泵，在器内设置了上下接点，当液体达到预定高度时真空泵自动停车，同时打开放气电磁阀，待液体排完后自行起动。
